グラフ

エクセル折れ線グラフの作成!異なるグラフとの組み合わせも簡単

タイトル
エクセル初心者
エクセル初心者
上司から『折れ線グラフで資料を作成するように』と言われたんだけど、折れ線グラフって何かなぁ?
エクセル初心者
エクセル初心者
僕は資料に、折れ線グラフと棒グラフを合わせたグラフを挿入したいので、その作り方を教えてほしいな。
Dr.オフィス
Dr.オフィス
折れ線グラフは、点を線でつないだグラフだね!折れ線グラフと棒グラフを合わせたりも簡単にできるよ!

折れ線グラフは、データを点で表示し、その点と点を線でつないだグラフになります。

折れ線グラフも一般的に使用頻度の高いグラフになるので、しっかり使い方をマスターしましょう。

折れ線グラフ簡単ステップ

①グラフの元データを選択する
②挿入タブから『折れ線グラフ』を選択する

上記のステップでとても簡単に折れ線グラフが挿入できます。

ほかにも、折れ線グラフと棒グラフを合わせた『複合グラフ』や、折れ線グラフの追加・削除・色の変更などを解説します。

※本記事は『OS:Windows10』画像は『Excelのバージョン:2019』を使用しています。

エクセルの折れ線グラフの作り方

データデータ

↑フルーツ月別売上表(個数)を使って解説します。

折れ線グラフを作成するデータの範囲をしましょう。

グラフにする範囲グラフにする範囲

↑A2:D5を選択しました。

マーカー付き折れ線マーカー付き折れ線

↑挿入タブのグラフから『折れ線/面グラフの挿入』を開きます。

今回は、2-D折れ線の『マーカー付き折れ線』にします。

折れ線グラフ完成折れ線グラフ完成

↑とても簡単に折れ線グラフが完成しました。



折れ線グラフにデータを削除・追加する方法

データの選択データの選択

↑折れ線グラフを選択し、グラフのデザインから『データの選択』をクリックします。

データソースの選択データソースの選択

↑『データソースの選択』ダイアログボックスが表示されました。

削除ボタン削除ボタン

↑『バナナ』を選択し、削除ボタンを押し、OKを押します。

バナナを削除完了バナナを削除完了

↑折れ線グラフから『バナナ』を削除することができました。

今度は、削除したバナナを追加してみましょう。

データソースの選択データソースの選択

↑折れ線グラフを選択し『データソースの選択』ダイアログボックスを開きます。

系列の編集系列の編集

↑追加ボタンを押すと『系列の編集』ダイアログボックスが開きます。

系列名にカーソルが表示されています。

A4のバナナを選択します。

バナナが点線で囲まれます。

系列値の編集系列値の編集

↑系列値を削除し、B4:D4を選択しOKを押します。

データソースの選択データソースの選択

↑『データソースの選択』もOKを押しましょう。

データ追加完成データ追加完成

↑バナナのデータを追加することができました。



折れ線グラフと棒グラフ

折れ線グラフと棒グラフを合わせてグラフを作成してみましょう。

りんご売上表りんご売上表

↑りんごの月別売上個数表を使います。

月別の『売上目標』と『売上個数』が入力されています。

範囲選択範囲選択

↑グラフにする範囲を選択します。

A2:E4を選択しましょう。

マーカー付き折れ線マーカー付き折れ線

↑挿入タブのグラフより『マーカー付き折れ線』を選択します。

折れ線グラフ折れ線グラフ

↑『売上目標』と『売上個数』は折れ線グラフで表示されています。

違いをつけるために、目標のデータを棒グラフに変えてみましょう。

グラフの種類の変更グラフの種類の変更

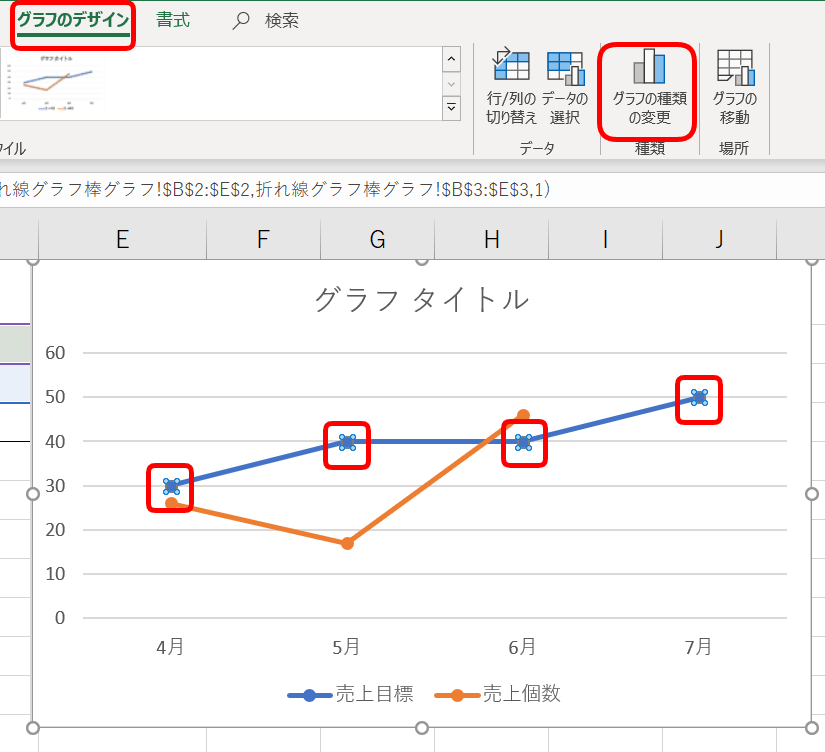

↑売上目標の折れ線グラフを選択します。

グラフのデザインの『グラフの種類の変更』をクリックします。

棒グラフに変更棒グラフに変更

↑『グラフの種類の変更』ダイアログボックスが表示されました。

売上目標のグラフの種類を『棒グラフ』に変更しOKを押します。

折れ線グラフと棒グラフ折れ線グラフと棒グラフ

↑折れ線グラフと棒グラフの複合グラフにできました。

Dr.オフィス
Dr.オフィス
折れ線グラフと棒グラフにすることで、目標と実績が視覚化され、とても分かりやすくなったね!



折れ線グラフの線の種類や色を変える

折れ線グラフと棒グラフ折れ線グラフと棒グラフ

↑先ほど作成した、折れ線グラフと棒グラフを使って、折れ線グラフの線の色を変える方法を解説します。

見込み見込み

↑まず、元データに『7月の売上個数を55個』と入力します。

これは、目標であり、まだ実績ではありません。見込みですね。

見込みが反映されたグラフ

↑グラフの方も、7月の目標が『50』と実績が『55』になっています。

7月の見込み実績をわかりやすくするために線の色を変えましょう。

すべて選択されているすべて選択されている

↑売上個数の折れ線グラフを選択します。

4月から7月まで青丸ですべてが選択されています。

7月のみ選択7月のみ選択

↑もう一度、6月と7月の線をクリックしましょう。

7月のマーカーだけに青丸が表示されています。

データ要素の書式設定データ要素の書式設定

↑右クリックし、データ要素の書式設定を開きます。

データ要素の書式設定データ要素の書式設定

↑データ要素の書式設定の塗りつぶしと線から『線』を開きます。

点線点線

↑実線から点線に変更しましょう。

赤色に変更赤色に変更

↑色も赤に変えてみました。

線と色の変更完了線と色の変更完了

↑簡単に、折れ線グラフの線の種類や色も変えることができます。

Dr.オフィス
Dr.オフィス
色や線を変えることで、7月の見込みは目標を超えそうだという事がわかりやすいね!
